Mikä tekee alumiinifolion lämmityselementtien teipeistä välttämättömiä?

Nykyaikaisen lämmönhallinnan alueella, jossa joustavuus, tarkkuus ja luotettavuus ovat kiistattomia, Alumiinifolio lämmityselementin teippimateriaali on noussut perustavanlaatuiseksi teknologiaksi. Nämä hienostuneet laminaatit ovat paljon yksinkertaisia ​​lämmityspisteitä pidemmälle suunniteltuja järjestelmiä, jotka muuttavat sähköenergian tasaiseksi, hallittavaksi lämmöksi useilla pinnoilla ja monimutkaisilla geometrioilla. Pohjimmiltaan ne edustavat materiaalitieteen ja sähkötekniikan fuusiota, joka on suunniteltu ratkaisemaan lämmityshaasteita, joissa perinteiset lankakelat tai jäykät keraamiset elementit epäonnistuvat. Nämä teipit ovat ohuita, kevyitä ja mukautuvia, sillä ne pitävät kriittisiä ilmailuantureita toimivina kylmissä olosuhteissa ja tarjoavat lempeää, paikallista lämpöä lääketieteellisissä hoitolaitteissa. Niiden rakenteen ymmärtäminen johtavista alumiinifolioreiteistä erityisiin eristyskerroksiin on avainasemassa niiden täyden potentiaalin hyödyntämisessä. Tässä artikkelissa tarkastellaan syvästi, miksi tämä materiaali on välttämätön, tutkimalla sen koostumusta, erottuvia ominaisuuksia, erilaisia ​​​​sovelluksia ja kriittisiä valintakriteereitä insinööreille ja suunnittelijoille.

Johdanto: Nykyaikaisen joustavan lämmityksen ydin

Joustavien lämmitysratkaisujen tulo on mullistanut tuotesuunnittelun eri toimialoilla. Alumiinifolio lämmityselementin teippimateriaali on tämän vallankumouksen ytimessä. Pohjimmiltaan nämä ovat ohuita, laminoituja rakenteita, joissa tarkasti syövytetty alumiinifoliopiiri toimii resistiivisenä lämmityselementtinä. Kun sähkövirta kulkee tämän kalvokuvion läpi, sen luontainen vastus tuottaa lämpöä tasaisesti sen pinta-alalla. Tämä perusperiaate on pakattu kestävään, joustavaan teippimuotoon, mikä mahdollistaa suoran integroinnin kaareviin pintoihin, liikkuviin osiin tai kompakteihin kokoonpanoihin. Siirtyminen tilaa vievistä, hauraista lämmittimistä näihin ohutkalvojärjestelmiin tarjoaa vertaansa vailla olevia etuja, kuten paremman lämpötehokkuuden suoran pintakosketuksen ansiosta, pienentyneen energiankulutuksen, paremman suunnittelun vapauden ja paremman tuotteen luotettavuuden. Ne eivät ole vain komponentti vaan mahdollistava teknologia, joka mahdollistaa älykkäämpiä, kevyempiä ja käyttäjäkeskeisempiä lämpöratkaisuja.

• Suunnittelun vapaus: Mahdollistaa lämmityksen monimutkaisilla, kolmiulotteisilla pinnoilla, mikä on mahdotonta jäykille lämmittimille.
• Tasainen lämmönjako: Syövytetty kalvokuvio tarjoaa tasaisen lämmön koko aktiiviselle alueelle ja poistaa kuumia kohtia.
• Nopea lämpövaste: Matala lämpömassa mahdollistaa nopeat lämpenemis- ja jäähtymisajat, mikä mahdollistaa tarkan lämpötilan hallinnan.

Deep Dive: lämmitysteippien materiaalit ja rakenne

Lämmitysnauhan suorituskyvyn ja luotettavuuden määrää sen monikerroksinen rakenne. Jokainen kerros palvelee erillistä ja kriittistä tehtävää, joka toimii yhdessä tuottaen turvallista, tehokasta ja kestävää lämpöä. Tyypillinen joustava lämmitin alumiinifolio teippimateriaali pinoaminen on materiaalitekniikan ihme. Se alkaa ydinvastuselementillä - itse alumiinifoliolla. Lejeerinkin, karkaisun ja paksuuden valinta (usein välillä 0,0005" - 0,002") vaikuttaa suoraan lämmittimen sähkövastukseen, virrankestävyyteen ja mekaaniseen kestävyyteen. Tämä kalvo on syövytetty kemiallisesti tai mekaanisesti tietyksi piirikuvioksi, joka määrittää lämmön jakautumisen ja tehon. Seuraavaksi liimakerros kiinnittää tämän elementin eristävälle alustalle. Tämä on kriittinen risteys; joissakin malleissa a sähköä johtava alumiinifoliolämmitysteippi käytetään varmistamaan sähköliitäntä kiskoihin, kun taas useimmilla alueilla sähköä johtamaton, lämpöstabiili liima on välttämätön eristyksen kannalta.

Kalvo ja liima kapseloidaan sitten dielektristen eristyskerrosten väliin. Eristeen valinta on ensiarvoisen tärkeää lämpötilaluokituksen ja ympäristönsuojelun kannalta. Polyimidikalvo (Kapton) on ensisijainen valinta moniin sovelluksiin, mikä johtaa yhteiseen spesifikaatioon polyimidialumiinifolioteippi lämmityssovelluksiin . Se tarjoaa erinomaisen tasapainon korkeiden lämpötilojen kestävyyden, mekaanisen lujuuden ja kemiallisen kestävyyden välillä. Vielä korkeampiin lämpötiloihin tai vaativampiin joustoympäristöihin käytetään silikonikumia tai lasikuituvahvisteisia silikonikomposiitteja. Lopuksi lisävarusteena saatava suojaava laminaatti tai paineherkkä liima (PSA) voidaan lisätä asennuksen helpottamiseksi. Tämä tarkka kerrostus muuttaa yksinkertaiset materiaalit kestäväksi, integroiduksi lämmitysjärjestelmäksi.

Luotettavan suorituskyvyn tärkeimmät ominaisuudet

Oikean valinta Alumiinifolio lämmityselementin teippimateriaali edellyttää perusteellista ymmärrystä tärkeimmistä suorituskykyominaisuuksista, jotka varmistavat kohdesovelluksen luotettavuuden. Näistä tärkein on lämpösuorituskyky. A korkean lämpötilan alumiinifolioteippi lämmityselementteihin ei vain saa saavuttaa haluttu käyttölämpötila, vaan myös vakaasti ja turvallisesti tuhansien jaksojen aikana. Alumiinilejeeringin sulamispisteen ja, mikä kriittisemmin, eristemateriaalin jatkuvan käyttölämpötilan yhdistelmä (usein 150°C polyimidillä, jopa 200°C silikonilla) määrittelee tämän katon. Yhtä tärkeää on sähköinen suorituskyky. Kalvon resistiivisyys ja suunniteltu piirikuvio määräävät wattitiheyden (wattia neliötuumaa kohti), joka on laskettava huolellisesti eristeen ylikuumenemisen tai lämpökarkaamisen välttämiseksi. Lämmön tasaisuus on hyvin suunniteltujen foliolämmittimien tunnusmerkki, joka johtuu etsattujen reittien johdonmukaisesta poikkileikkauksesta.

Lämmön ja sähkön lisäksi mekaaninen ja ympäristön kestävyys ovat tärkeitä. Joustavuus on ensisijainen syy tämän tekniikan valinnassa; nauhan on kestettävä toistuvaa taivutusta, taittumista tai tärinää ilman, että kalvo halkeilee tai kerrokset irtoavat. Kosteuden, kemikaalien ja hankauksen kestävyys määräytyy ulkoisen eristys- ja tiivistysmenetelmien mukaan. Esimerkiksi silikonikumilla kapseloitu lämmitin tarjoaa erinomaisen kosteuden ja kemikaalien kestävyyden peruspolyimidilaminaattiin verrattuna, mikä tekee siitä sopivan vaativiin teollisuus- tai lääketieteellisiin sterilointiympäristöihin. Nämä ominaisuudet eivät ole riippumattomia, vaan liittyvät toisiinsa, mikä vaatii kokonaisvaltaista näkemystä määrittelyvaiheessa.

• Lämpötila-alue ja vakaus: Pystyy toimimaan kryogeenisistä lämpötiloista yli 200 °C:een ja kestävät vakaasti ajan mittaan.
• Tasainen wattitiheys: Tarjoaa tasaisen lämmön jakautumisen, mikä on kriittistä prosesseissa, kuten laminoinnissa tai lääketieteellisessä lämmityksessä.
• Erinomainen dielektrinen lujuus: Korkeajänniteeristys varmistaa käyttäjän turvallisuuden ja estää oikosulkuja.
• Matala kaasutus: Välttämätön tyhjiö- tai ilmailusovelluksissa saastumisen estämiseksi.

Ensisijaiset sovellukset eri toimialoilla

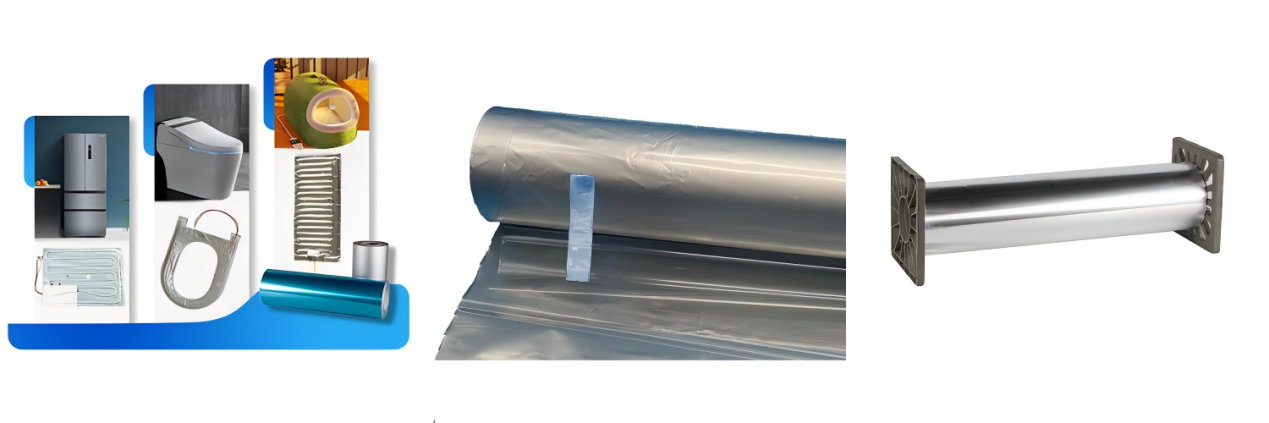

Ainutlaatuiset ominaisuudet joustava lämmitin alumiinifolio teippimateriaali ovat johtaneet sen käyttöönottoon hämmästyttävällä tavalla monilla aloilla. Kussakin tapauksessa se ratkaisee tietyn lämpöhaasteen, johon vaihtoehtoiset tekniikat eivät pysty vastaamaan yhtä tehokkaasti. Lääketieteen ja terveydenhuollon alalla potilaiden mukavuus ja turvallisuus ovat ensiarvoisen tärkeitä. Nämä nauhat ovat olennainen osa terapeuttisia lämmitystyynyjä, veren/iv-nesteen lämmittimiä ja hengityshoitolaitteita, jotka tarjoavat tasaista, matalatehoista lämpöä, joka on hallittavissa ja turvallinen ihmiskontaktille. Ilmailu- ja autoteollisuus hyödyntää niitä kriittisissä jäänpoisto- ja jäänestosovelluksissa siipien reunoilla, ohjausputkissa ja antureissa, joissa alhainen paino, luotettavuus ja kyky mukautua aerodynaamisiin pintoihin ovat elintärkeitä.

Kulutuselektroniikassa käytetään ohuita lämmityselementtejä LCD-näyttöjen takana äärimmäisissä ilmastoissa toiminnallisuuden ylläpitämiseksi tai akkupakkauksissa optimaalisen latauslämpötilan varmistamiseksi. Teolliset sovellukset ovat laajoja, ja ne vaihtelevat prosessilämpötilojen ylläpitämisestä nestelinjoissa ja analyyttisissa instrumenteissa tiivistyslämmön tuottamiseen pakkauskoneissa. Kyky luoda mittatilaustyönä leikatut alumiinifoliolämmityselementtien nauhat Käytännössä missä tahansa muodossa insinöörit voivat sijoittaa lämmön juuri sinne, missä sitä tarvitaan, minimoiden energiahukkaa ja maksimoiden järjestelmän tehokkuuden. Tämä sovellusten monimuotoisuus korostaa materiaalin roolia monipuolisena lämpötyökaluna.

Suunnittelu- ja valintaopas

Lämmitysnauharatkaisun onnistunut käyttöönotto on huolellinen prosessi, joka alkaa selkeistä vaatimuksista. Polku määrittelyyn mittatilaustyönä leikatut alumiinifoliolämmityselementtien nauhat sisältää useiden toisistaan riippuvaisten parametrien määrittelyn. Ensinnäkin lämpövaatimukset: haluttu käyttölämpötila, ympäristöolosuhteet, lämpenemisaika ja tarvittava kokonaisteho. Tämä määrittää tarvittavan wattitiheyden. Toiseksi sähköiset parametrit: käytettävissä oleva jännite (AC tai DC) ja virran rajoitukset. Ohmin lakia ja kalvon ominaisvastusta käyttämällä tämä määrittää piirikuvion kokonaisresistanssin ja jäljitysgeometrian. Kolmanneksi mekaaniset ja ympäristölliset rajoitukset: käytettävissä oleva tila, vaadittu joustavuus, altistuminen kosteudelle, kemikaaleille tai hankaukselle. Tämä ohjaa valintaa a polyimidialumiinifolioteippi lämmityssovelluksiin puhtaaseen, korkealämpötilaiseen ympäristöön tai silikonikumirakenne kosteaan, hankaavaan ympäristöön.

Kriittinen, usein huomiotta jätetty päätöskohta on sähköliitäntätapa. Käyttämällä a sähköä johtava alumiinifoliolämmitysteippi kiskokiskojen liitäntäpisteissä voi yksinkertaistaa asennusta ja parantaa luotettavuutta mekaaniseen puristamiseen, erityisesti tärinäpitoisissa ympäristöissä. Lopuksi, valmistusprosessin huomioon ottaminen – toimitetaanko nauha kelalla, yksittäisinä kappaleina vai integroiduilla antureilla ja ohjaimilla – on olennaista integroinnin kannalta. Yhteistyö asiantuntijoiden kanssa suunnitteluvaiheen varhaisessa vaiheessa voi auttaa tekemään valintoja suorituskyvyn, kustannusten ja valmistettavuuden optimoimiseksi.

• Määrittele lämpötavoitteet: Laske tarvittava teho lämpöhäviön ja halutun lämpötilan nousun perusteella.
• Kartta sähkörajoitukset: Määritä käyttöjännite ja käytettävissä oleva tila piirin vastuksen ja kuvion mallintamiseksi.
• Valitse rakennelma: Valitse eristemateriaali (polyimidi, silikoni) lämpötilan, joustavuuden ja ympäristötarpeiden mukaan.
• Integraatiosuunnitelma: Määritä liitäntätyyppi (juotetut kielekkeet, johtava liima, ZIF-liittimet), johdot ja asennustapa.

FAQ

Miten alumiinifolio luo lämpöä näissä teipeissä?

Alumiinifolio tuottaa lämpöä Joule-lämmityksen (kutsutaan myös resistiiviseksi lämmittämiseksi) perusperiaatteen kautta. Kun sähkövirta pakotetaan virtaamaan nauhan ohuiden, syövytettyjen alumiinifolioreittien läpi, se kohtaa sähkövastuksen. Tämä vastus estää elektronien virtausta, jolloin kineettinen energia muuttuu lämpöenergiaksi (lämmöksi). Tuotetun lämmön määrä lasketaan tarkasti kaavalla P = I²R (teho = virran neliö x resistanssi). Suunnittelemalla huolellisesti kalvon seos, paksuus ja spesifinen serpentiinikuvio, johon se on syövytetty, valmistajat voivat hallita nauhan kokonaisvastusta ja siten sen lämpötehoa (wattia) ja jakautumista pinnan poikki. Alumiinifolio lämmityselementin teippimateriaali erittäin ennustettava ja tehokas lämmönlähde.

Mikä on näiden lämmitysnauhojen maksimilämpötila?

Maksimikäyttölämpötilaa ei määritä yksinomaan alumiinifolio (joka sulaa ~660°C:ssa), vaan eristysmateriaalit, jotka kapseloivat sen. Standardille polyimidialumiinifolioteippi lämmityssovelluksiin , jatkuva käyttölämpötila vaihtelee tyypillisesti välillä 150 °C - 180 °C (302 °F - 356 °F), jota rajoittaa polyimidikalvo. Äärimmäisissä ympäristöissä silikonikumieristettä tai korkean lämpötilan polyimidejä käyttävät rakenteet voivat mahdollistaa jatkuvan käytön jopa 220 °C:ssa (428 °F) tai jopa korkeammassa lämpötilassa lyhyitä aikoja. On erittäin tärkeää tarkistaa valmistajan tekniset tiedot sekä jatkuvan että huippulämpötilan luokituksen osalta, koska niiden ylittäminen voi johtaa eristeen hajoamiseen, delaminaatioon ja vaurioitumiseen. Siksi määritetään a korkean lämpötilan alumiinifolioteippi lämmityselementteihin edellyttää sen nimellislämpötilan sovittamista sovelluksesi enimmäislämpötilaan turvamarginaalin kanssa.

Voiko niitä taivuttaa tai muotoilla asennuksen jälkeen?

Kyllä, tämän tekniikan ensisijainen etu on sen luontainen joustavuus. Joustava lämmittimen alumiinifolioteippimateriaali on suunniteltu mukautuvaksi. On kuitenkin tärkeitä rajoituksia. Ne voidaan taivuttaa staattisten käyrien ympärille alkuasennuksen aikana, mutta teräviä taitoksia (rypistymistä hyvin pienellä säteellä) tulee välttää, koska ne voivat rasittaa ja mahdollisesti murtaa syövytettyä kalvopiiriä tai eristyskerroksia, mikä johtaa kuumaan kohtaan tai avoimeen piiriin. Niitä ei ole suunniteltu dynaamiseen, toistuvaan taipumiseen käytössä (kuten jatkuvasti liikkuvassa saranassa). Liikettä vaativissa sovelluksissa käytetään erityisiä rakenteita, joissa on sitkeämmät kalvot ja kestävä kotelointi (kuten silikonikumi). Noudata aina valmistajan minimitaivutussäteen määritystä, joka on usein 5-10 kertaa nauhan kokonaispaksuus.

Kuinka määritän oikean tehon ja koon?

Oikean tehon ja fyysisen koon määrittäminen vaatii lämpölaskelman. Tunnista ensin lämmitettävä kohde: sen massa, materiaali (ominaislämpökapasiteetti) ja haluttu lämpötilan nousu tietyn ajan kuluessa. Tämä antaa sinulle tarvittavan kokonaisenergian. Toiseksi ota huomioon johtumisen, konvektion ja säteilyn aiheuttamat lämpöhäviöt ympäristöön, mikä on usein hallitseva tekijä jatkuvassa lämmityksessä. Yksinkertaisia ​​arvioita varten online-laskimet tai suunnittelukäsikirjat tarjoavat lämpöhäviökaavoja yleisille muodoille. Vaadittu kokonaisteho on alkulämmitykseen tarvittavan energian ja hävikkien tasaamiseen tarvittavan jatkuvan tehon summa. Lämmittimen koko (pinta-ala) määritetään sitten jakamalla kokonaisteho turvallisella wattitiheydellä (esim. 5-10 W/in² polyimidille, korkeampi silikonille). Monimutkaisiin projekteihin, lämpösimulaatioohjelmistoon tai konsultointiin erikoistuneen valmistajan kanssa mittatilaustyönä leikatut alumiinifoliolämmityselementtien nauhat on erittäin suositeltavaa.

Ovatko nämä nauhat turvallisia lääketieteellisiin tai elintarvikekäyttöön?

Kyllä, mutta kriittisin varoin. Lämmitysnauhat voidaan valmistaa turvallisiksi lääketieteellisiin ja elintarvikekosketussovelluksiin, mutta kaikki vakioteipit eivät sovellu. Turvallisuus riippuu rakentamisessa käytetyistä materiaaleista. Lääketieteellisten laitteiden materiaalien on usein oltava biologisesti yhteensopivia, myrkyttömiä ja kestettävä sterilointia (esim. autoklavointia, gammasäteilyä tai EtO-kaasua). Eristeitä, kuten tiettyjä silikonikumia, käytetään yleisesti. Elintarvikkeisiin liittyvissä sovelluksissa materiaalien on täytettävä asiaankuuluvat elintarviketurvallisuusmääräykset (kuten FDA 21 CFR Yhdysvalloissa), mikä tarkoittaa, että ne eivät saa liuottaa haitallisia aineita käyttöolosuhteissa. Lääketieteellisen tai elintarviketason vaatimustenmukaisuuden tarve on ehdottomasti mainittava hankinnan yhteydessä sähköä johtava alumiinifoliolämmitysteippi tai mitä tahansa komponenttia, ja pyytää materiaalin toimittajalta ja valmiin lämmittimen valmistajalta asiakirjoja, kuten USP Class VI -sertifikaattia tai FDA-yhteensopivuuslausuntoja.
