LVI-kanavien korjausnauhan äärimmäinen tekninen käsikirja: suorituskyky, sovellus ja suunnittelustandardit

Kanavien tiivistyksen kriittinen merkitys

Vaarallinen kanavajärjestelmä on enemmän kuin pieni haitta; se on ensisijainen energiajätteen ja mekaanisen rasituksen lähde. Hyödynnä korkeaa suorituskykyä LVI-kanavien korjausteippi käsittelee useita kriittisiä toiminnallisia ongelmia:

• Energiatehokkuus: Teollisuuden energiakatselmusten mukaan vuotavat kanavat voivat vähentää järjestelmän tehokkuutta jopa 20–30 %. Asianmukainen tiivistys varmistaa, että ilmastoitu ilma saavuttaa aiottuun määränpäähän ilman lämpöhäviöitä.
• Sisäilman laatu (IAQ): Tiivistämättömät liitokset voivat vetää sisään pölyä, lasikuitueristehiukkasia ja kosteutta ilmastoimattomista tiloista, kuten ryömintätiloista tai ullakoista.
• Järjestelmän pitkäikäisyys: Ylläpitämällä staattinen paine , LVI-puhaltimen moottorin ei tarvitse ylityöstää ilmahäviön kompensoimiseksi, mikä pidentää mekaanisten laitteiden käyttöikää.

"Korjausnauhan" roolin määrittäminen

Termi "korjausnauha" tarkoittaa ammattimaisessa LVI-kontekstissa nauhaluokkaa, joka täyttää tietyt vaatimukset UL (Underwriters Laboratories) stjaardit. Nämä teipit eivät ole pelkkiä liimaliuskoja, vaan ne toimivat a rakenteellinen tiiviste . Niiden on tarjottava pysyvä sidos eri alustoihin, mukaan lukien galvanoitu teräs, alumiini ja joustava polyeteenikanava.

Teknisten parametrien vertailu: Energiahäviö vs. suljetut järjestelmät

Ammattitason tiivistyksen vaikutusten kvantifioimiseksi seuraava taulukko havainnollistaa suorituskykyerot tyypillisten vuotojen ja korkealuokkaisella tiivisteillä vahvistetun järjestelmän välillä. LVI-kanavien korjausteippi .

Suorituskykymittari	Sinetöimätön/vuotojärjestelmä	Tiivistetty ammattimaisella teipillä
Staattisen paineen ylläpito	Epäjohdonmukainen / alhainen	Vakaa / korkea hyötysuhde
Ilmavuotonopeus	15 % - 40 % tappio	< 5 % tappio
Energiankulutus	Korkea (lisääntynyt sykli)	Optimoitu (pienempi suoritusaika)
Kosteussuoja	Ei ole olemassa (altis kondensaatiolle)	Superior (estää CUI)
Tiivisteen käyttöikä	< 1 vuosi (ilmanauhavika)	20 vuotta (UL-luokiteltu akryyli)

Toiminnallinen vakaus

Jotta korjausta voidaan pitää ammattimaisena, LVI-kanavien korjausteippi täytyy tarjota "pysyvä" korjaus. Tämä vaatii liimaa, joka kestää lämpöpyöräily -metallikanavien toistuva laajeneminen ja supistuminen järjestelmän vaihtaessa lämmitys- ja jäähdytystilan välillä. Käytössä on korkealaatuisia teippejä liuotin akryyliliimat jotka todella vahvistavat sidostaan ajan myötä ja varmistavat, että järjestelmä pysyy ilmatiiviinä koko käyttöiän ajan.

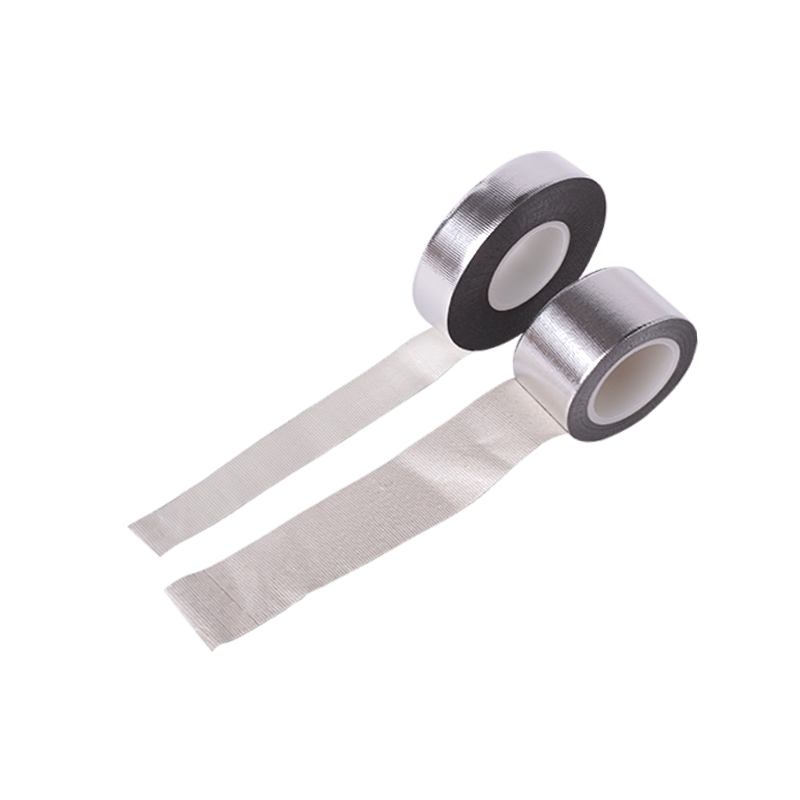

1. Alumiinifolioteippi (ammattimainen standardi)

Alumiinifolioteippi on ensisijainen valinta jäykkien metallikanavien tiivistämiseen. Se koostuu "kuolleen pehmeästä" alumiinikannattimesta, joka on päällystetty korkean suorituskyvyn pinnoitteella liuotin akryyliliima . Sen metallinen luonne tekee siitä ehdottoman höyrysulun, joka estää ilman tai kosteuden vaihdon liitoksissa.

• Lämpöheijastus: Korkean emissiivisyyden ansiosta se heijastaa säteilylämpöä ja ylläpitää ilman lämpötilaa kanavassa.
• Epäorgaaninen stabiilisuus: Toisin kuin muovi, alumiini ei hajoa alla UV-altistus tai oksidatiiviseen stressiin.
• Liekin leviäminen: Luonnollisesti palamaton, täyttää tiukat rakennusten palomääräykset.

2. UL 181A-P ja 181B-FX -sertifioidut nauhat

Ammattiurakoinnissa nauhojen on usein vastattava erityisiä Underwriters Laboratories (UL) standardit rakennustarkastusten läpäisemiseksi. Nämä eivät ole vain materiaalityyppejä, vaan lakisääteisiä suorituskykyluokituksia.

• UL 181A-P: Erityisesti suunniteltu jäykkä lasikuitukanavalevy . Näissä nauhoissa on yleensä vahva kalvo ja erikoisliima, joka kiinnittyy kuituiseen pintaan.
• UL 181B-FX: Suunniteltu joustavat ilmakanavat ja sulkemiset. Nämä teipit ovat usein kalvopohjaisia ​​(BOPP) tai kangastuettuja, jotta joustavat letkut voivat liikkua ja laajentua.

3. Mastiksitiivistenauhat

Korjauksiin, joissa on suuria rakoja tai epätasaisia pintoja, mastiksinauhat muodostavat paksun kerroksen butyylikumi tai modifioitu asfaltti. Ne toimivat "rullan tiivisteenä" ja tarjoavat poikkeuksellisen paksuuden täyttämään rakenteellisia aukkoja siellä, missä tavalliset ohutkalvoteipit saattavat epäonnistua.

Teknisten materiaalien vertailu

Seuraavassa taulukossa verrataan yleisimpien ensisijaisia teknisiä tietoja LVI-kanavien korjausteippi teollisuus- ja asuinympäristöissä käytettävät luokat.

Tekninen ominaisuus	Alumiinifolioteippi	UL 181B-FX (kalvo/kangas)	Butyylimastiksiteippi
Taustamateriaali	Kuolleen pehmeää alumiinia	BOPP / metalloitu kangas	Foil-laminoitu butyyli
Liimatyyppi	Liuotin Akryyli	Erittäin tarttuvaa akryylia	Butyylikumiyhdiste
Lämpötila-alue	-35 °C - 120 °C	-20°C - 90°C	-40 °C - 110 °C
Höyrynläpäisevyys	0,00 Perms (absoluuttinen)	Matalasta kohtalaiseen	Matala
Mukautettavuus	Erinomainen (muotti muotoon)	Superior (joustava)	Kohtalainen (suuri paksuus)
Ihanteellinen substraatti	Galvanoitu metalli/foliolevy	Polyeteeni Flex kanava	Epätasaiset saumat/katon tuuletusaukot

4. Liimakemia: akryyli vs. kumi

Arvosteltaessa LVI-kanavien korjausteippi , liiman valinta on yhtä kriittinen kuin tausta. Akryyliliimat ovat suositeltavia pitkäaikaisissa sovelluksissa, koska ne kestävät lämpöä ja UV-säteilyä ja vahvistuvat ajan myötä. Kumipohjaiset liimat tarjoavat paljon korkeamman "alkutartunta" (instant grab), joka on hyödyllinen nopeaan asennukseen lauhkeissa sisäympäristöissä, mutta voi epäonnistua äärimmäisissä olosuhteissa lämpöpyöräily usean kauden ajan.

1. Tarttuvuus ja kuoriutumiskiinnitys

Tartuntavoima viittaa nauhan kykyyn tarttua tiettyihin alustoihin, kuten galvanoituun teräkseen, alumiiniin tai muoviin. Ammattitason teipit testataan käyttämällä ASTM D-3330 standardi mittaamaan "irrotuskiinnitystä" - voimaa, joka tarvitaan teipin poistamiseen pinnalta.

• Alkuperäinen tack: Liiman välitön tarttuminen kosketukseen.
• Pitkäaikainen joukkovelkakirjalaina: Liiman (tyypillisesti liuotin akryyli) kyky "kostua" ja luoda pysyvä kemiallinen sidos 24-72 tunnin aikana.

2. Vetolujuus ja pistonkestävyys

Koska LVI-järjestelmät ovat paineistettuja, nauhan on oltava korkea vetolujuus estämään saumojen repeytymistä tai repeytymistä. Pistonkestävyys on yhtä tärkeä, varsinkin kun tiivistetään kanavia ryömintätiloissa tai ullakoilla, joissa voi ilmetä mekaanisia vaurioita rutiinihuollon aikana.

3. Lämpöluokitus ja käyttölämpötila

Kanavatyökokemukset äärimmäisiä lämpöpyöräily . Nauhan on pysyttävä taipuisena talvella (lämmitysjaksojen aikana) ja säilytettävä leikkauslujuutensa kesällä (jäähdytyksen aikana). Laadukas LVI-kanavien korjausteippi on luokiteltu "käyttölämpötila-alueelle", joka ylittää huomattavasti normaalit ympäristöolosuhteet.

Suorituskykymittareiden tekninen vertailu

Seuraava taulukko tarjoaa vertailevan katsauksen eri kanavatiivistysympäristöissä vaadittaviin suorituskykyparametreihin.

Suorituskykymittari	Normaali asuinluokka	Korkean suorituskyvyn teollisuuslaatu
Kiinnitys (teräkseen)	40-50 oz/tuumaa	60 - 100 oz / tuuma
Vetolujuus	20-25 lbs / tuuma	35-50 lbs/tuumaa
Minimi käyttölämpötila	10°C (50°F)	-20°C (-4°F) (jokasään laatu)
Suurin huoltolämpötila	80°C (176°F)	120 °C - 150 °C (248 °F - 302 °F)
Liekin leviämisindeksi	< 25	< 10 (korkea turvallisuus)
Smoke Developed Index	< 50	< 10 (korkea turvallisuus)

4. Leikkauslujuus ja "virumisen" vastustuskyky

Pystysuorassa kanavassa tai korkeapaineisessa liitäntälaatikossa nauhaan kohdistuu "leikkaus" - liukuvoima. Leikkausvoima (tai virumisvastus) mittaa kuinka hyvin liima vastustaa liukumista pois alustalta jatkuvassa kuormituksessa. varten LVI-kanavien korjaus , korkea leikkauskestävyys on pakollinen, jotta nauha ei lipsahda tai irtoa reunoista vuosien käytön aikana.

5. Vesihöyryn läpäisy (perm-luokitus)

Kanavatiivisteen ensisijainen tehtävä on toimia a höyrysulku . The Perm-luokitus mittaa nauhan läpi kulkevan vesihöyryn määrän. Arvosana 0,00 (saavutetaan kiinteällä alumiinifoliolla) on ehkäisyn vertailukohta kondensaatiota ja kosteuden sisäänpääsy, jotka ovat tärkeimpiä ruosteen ja mikrobien kasvun syitä eristekerroksissa.

1. Jäykkä metallikanavatiiviste

Kaupallisten ja asuinrakennusten suurnopeusjärjestelmissä galvanoidut teräskanavat ovat standardi. Liitokset, saumat ja laippaliitokset ovat alttiita ilmavuodoille tärinän ja lämpölaajenemisen vuoksi. Alumiinifolioteippi on tässä ensisijainen ratkaisu, joka tarjoaa metalli-metallitiivisteen, joka ylläpitää järjestelmän staattinen paine .

• Sovellus: Pitkittäissaumojen ja kehäsaumojen tiivistys.
• Edut: Luo ilmatiiviin sidoksen, johon uunin lämmönvaihtimien korkeat lämpötilat eivät vaikuta.

2. Joustavat kanavaliitännät ja korjaukset

Joustavat kanavat koostuvat lankakierteestä, joka on kapseloitu polymeerivuoraukseen, jota ympäröi lasikuitueriste ja höyrysulkuvaippa. Näiden korjaaminen vaatii korkean nauhan mukautuvuus and venymä . UL 181B-FX nimellisnauhat ovat pakollisia näissä sovelluksissa, jotta tiiviste voi liikkua kanavan mukana halkeilematta.

• Sovellus: Joustokanavien liittäminen lentoonlähtöihin tai ulkovaipan tahattomien reikien korjaaminen.
• Edut: Estää "hikoilun" (kondensoitumisen) palauttamalla ulkoisen höyrysulun eheyden.

3. Lasikuitukanavalevyn vahvistus

Kanavalevyt ovat jäykkiä korkeatiheyksisiä lasikuitulevyjä. Kun nämä levyt valmistetaan kanaviksi, kulmat ja "V-ura"-liitokset on tiivistettävä. Tämä vaatii tyypillisesti nauhan UL 181A-P -joka voi tunkeutua kuitumaiseen pintaan luodakseen a rakenteellinen side .

Tekninen vertailu: levitysvaatimukset alustan mukaan

Seuraava taulukko havainnollistaa, kuinka tekniset vaatimukset muuttuvat korjattavan LVI-komponentin mukaan.

Alustan tyyppi	Suositeltu teippilaatu	Keskeinen sovellushaaste	Vaadittu nauhaominaisuus
Galvanoitu teräs	Kestävä kalvo (50 μm)	Öljyjäämät ja tärinä	Korkea leikkausvastus
Joustava polyesteri	UL 181B-FX (kalvo/kangas)	Liikettä ja laajentumista	Suuri venymä / joustavuus
Lasikuitulevy	UL 181A-P (folio)	Huokoinen, pölyinen pinta	Syvälle tunkeutuva akryyliliima
Ulkona näkyvä kanava	UV-stabiloitu kalvo/mastiksi	Suora auringonpaiste ja sade	Sään ja hapettumisenkestävyys

4. Eristeen ja höyrysulun korjaus

Ylläpito lämpökuori Rakennuksen rakentaminen edellyttää, että kaikki eristyspäällysteet (FSK - Foil, Scrim, Kraft) pysyvät ehjinä. LVI-kanavien korjausteippi käytetään paikkaamaan repeämiä eristysvaipassa. Jos se jätetään tiivistämättä, kosteutta täynnä oleva ilma voi päästä kylmään kanavan pintaan, mikä johtaa nestemäisen veden kerääntymiseen ja lopulta järjestelmän korroosiota tai eristyksen romahtaminen.

5. Korkeapaineinen liitäntäkotelon tiivistys

Liitäntälaatikko on keskusjakoputki, jossa ilmanpaine on korkeimmillaan. Ilmankäsittelylaitteen ja liitäntäkammion välisen liitoksen tiivistäminen vaatii a vahvaa tiivisteteippiä , usein a butyylimastiksi , kestää jatkuvaa mekaanista turbulenssia ja nopeaa ilmaiskua. Tämä estää "vihellisen" äänet, jotka tavallisesti liittyvät pieniin ilmavuotojin korkeapainealueilla.

1. Kriittisen pinnan valmistelu

Kiinnitys on kemiallinen ja mekaaninen prosessi. Useimmat LVI-kanavat on päällystetty ohuella kerroksella valmistusprosessista peräisin olevaa koneöljyä tai siihen voi olla kertynyt pölyä ja hapettumista olemassa oleviin järjestelmiin. "Kosketuspuhdas" pinta on pakollinen, jotta liima "kastuisi" kunnolla.

• Puhdistus: Käytä nopeasti haihtuvaa liuotinta (kuten isopropyylialkoholia) öljyn, rasvan ja kosteuden poistamiseen.
• Purseenpoisto: Varmista, että metallireunat ovat tasaiset; ulkonevat ruuvit tai terävät purseet voivat puhkaista nauhan taustan ja luoda a painevuoto .
• Kuivuus: Älä koskaan kiinnitä teippiä pinnalle, jossa on aktiivista kondensaatiota, koska se muodostaa esteen liiman ja alustan välille.

2. "Sweegee"-tekniikka paineen aktivoimiseksi

Ammattimainen korjausnauhojen käyttö paineherkät liimat (PSA) . Usein pelkkä teipin tasoittaminen kädellä ei riitä. Varmistaaksesi maksimaalinen kuorinnan tarttuvuus , tulee käyttää muovilastaa tai erityistä hankaustyökalua.

• Tyhjiöiden poistaminen: Kiinteä paine pakottaa liiman metalli- tai foliolevyn mikrotopografiaan.
• Ilmakuplien poistaminen: Nauhan alle jäänyt ilma laajenee ja supistuu sen aikana lämpöpyöräily , mikä lopulta heikentää sidettä.

3. Ympäristön lämpötilarajojen hallinta

Levitysajan lämpötila vaikuttaa merkittävästi "alkutartuntaan". Jos metalli on liian kylmää, liimasta tulee jäykkä eikä se voi valua pintahuokosiin. Sitä vastoin liiallinen kuumuus voi tehdä liimasta liian juoksevan välittömään sijoitteluun.

Tekninen vertailu: Käyttöolosuhteet vs. joukkovelkakirjalainan suorituskyky

Seuraavassa taulukossa esitetään asennusmuuttujien vaikutus tulokseen rakenteellinen tiiviste .

Muuttuva	Epäoptimaalinen käytäntö	Ammattimainen paras käytäntö	Vaikutus tiivisteen eheyteen
Pinnan kunto	Pölyinen / öljyinen metalli	Liuotinpuhdistettu / Kuiva	Lisää tarttuvuutta > 60 %
Sovelluslämpötila	Alle 5°C (41°F)	10 °C - 40 °C (50 °F - 104 °F)	Varmistaa asianmukaisen liiman "kastumisen"
Paine kohdistettu	Vain käsin tasoitettu	Vetovetolasta / kova rulla	Estää reunojen lipun ja vuodot
Päällekkäisyysmarginaali	Alle 1 tuuma	2-3 tuuman päällekkäisyys	Parantaa leikkausvastus
Jännitystaso	Erittäin venynyt	Rento / alhainen jännitys	Ehkäisee "takaisinkutistumista" ja kuoriutumista

4. Oikea limitys ja kulmien tiivistys

Kun tiivistetään kehäliitosta, vähintään 2 tuuman (50 mm) limitys kääreen lopussa on suositeltavaa. Varmista suorakaiteen muotoisissa kanavissa, että nauha ulottuu reilusti kulman yli. varten LVI-kanavien korjaus korkeapaineliitännöissä suositaan "single-lap" -menetelmää, jossa nauhan yläosa on päällekkäin alaosan kanssa, jotta ilma ei pääse reunojen alle ja nosta tiivistettä.

5. Asennuksen jälkeinen tarkastus

Levityksen jälkeen teipin tulee näyttää sileältä ja mukautua tiukasti kanavan muotoihin. Ammattimaisessa käyttöönotto , savukynää tai ultraäänivuodonilmaisinta voidaan käyttää teipattujen liitosten ympärillä varmistamaan 100 % hermeettinen tiiviste . Jos havaitaan vihellystä tai ilman liikettä, alue tulee puhdistaa ja levittää toissijainen kerros korotetulla paineella.
