Vuorattu vs vuorattu alumiinifolioteippi: kumpi on parempi jäähdytysvalmistukseen?

Pikavastaus

Ei vuorattu tai vuorattu alumiinifolioteippi ole luonnostaan parempi jääkaapin ja pakastimen valmistukseen. Oikea muoto riippuu sovelluksen sijainnista, kokoonpanomenetelmästä ja loppupään valmistusprosessista.

Linerless alumiinifolioteippi sopii usein hyvin jatkuvaan käyttöön, toistuvaan putken kiinnitykseen ja tuotantoympäristöihin, joissa irrotettavan vuorauksen käsittelyn poistaminen voi yksinkertaistaa prosessia.

Alumiinifolioteippi vuorauksella on yleensä helpompi käyttää, kun sovellus vaatii tarkkaa asemointia, esileikattuja tai stanssattuja komponentteja tai liimapinnan laajennettua suojaa ennen kiinnitystä.

Suositeltu valintajärjestys: Sovellus → Tuotantoprosessi → Nauharakenne → Liima → Takapuolen käsittely → Tuotantolinjan validointi

Kylmälaitteiden OEM-valmistajille hyödyllisempi kysymys ei ole siitä, kumman telan yksikköhinta on alhaisempi, vaan se, mikä rakenne takaa vakaamman prosessin ja pienemmät käyttökustannukset.

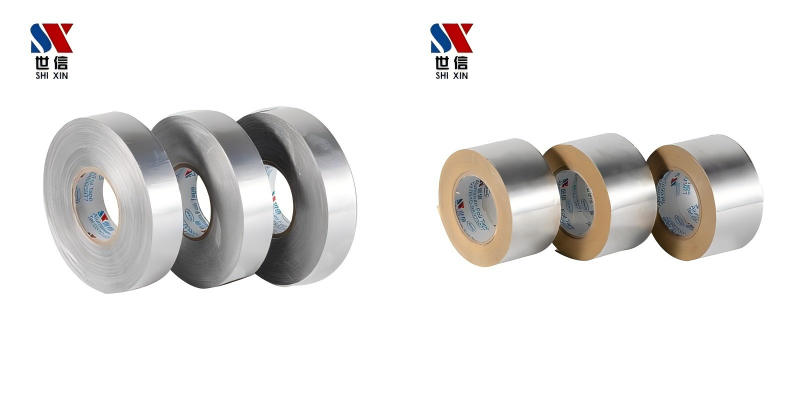

Mitä eroa on vuorattoman ja vuoratun alumiinifolioteipin välillä?

Olennainen ero on siinä, suojaako erillinen irrokemateriaali liimaa. Tämä ero vaikuttaa aukirullaukseen, liimasuojaukseen, muuntamiseen, sijoitteluun ja jätteiden käsittelyyn.

Vuoraamaton alumiinifolioteippi

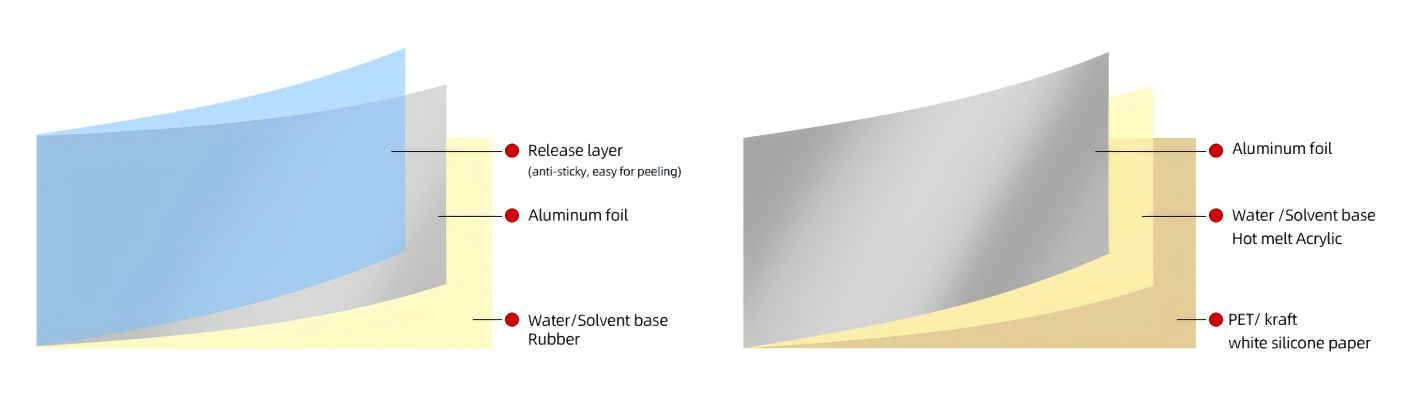

Tyypillinen rakenne voidaan esittää seuraavasti:

Irrotuskäsitelty pinta Alumiinifolio Paineherkkä liima

Vuoraamaton alumiinifolioteippi käyttää itsekierrettyä rakennetta. Liima koskettaa rullan edellisen kerroksen irrokekäsiteltyä taustapuolta, joten teippi voidaan kiinnittää heti irrokerullauksen jälkeen ilman erillistä irrokepaperia tai -kalvoa.

Alumiinifolioteippi vuorauksella

Tyypillinen rakenne voidaan esittää seuraavasti:

Alumiinifolio Paineherkkä liima Irrota paperi/kalvo

Vuoraus suojaa liimaa levitykseen asti. Vaikka vuorauksen poistaminen lisää prosessivaihetta, se voi tarjota käytännön etuja muuntamiseen, esileikattujen osien, käsittelyn ja tarkan sijoituksen kannalta.

Vuorattu vs vuorattu alumiinifolioteippi

tekijä	Linerless folioteippi	Folioteippi vuorauksella
Irrotettava vuoraus	Ei mitään	Paperia tai kalvoa
Perussovellus	Rentoudu ja hae	Poista vuoraus ja levitä sitten
Jatkuva toiminta	Sopii hyvin toistuviin lenkkeihin	Sopiva; tehokkuus riippuu vuorauksen käsittelystä
Linjausjätteet	Ei mitään	Syntyy käytön aikana
Liimattu suoja	Paljastuu purkamisen jälkeen	Suojattu levitykseen asti
Tarkka paikannus	Riippuu kiinnitys- ja kiinnitysmallista	Yleensä helpompi hallita
Leikkaus / valmiiksi leikatut osat	Ei yleensä ensimmäinen valinta	Hyvin sopii
Automaatio	Itsekäämittävät syöttöjärjestelmät	Liner-kuorinta- tai stanssatut syöttöjärjestelmät
Prosessin päähyöty	Vähemmän vaiheita ja vähemmän jätettä	Jalostus-, asemointi- ja liimasuojaus

"Sopii automaatioon" ei tarkoita, että automatisoidussa linjassa on käytettävä vuoritonta teippiä. Järjestelmä, jossa on automaattinen vuorauksen poisto, stanssattu syöttö tai tarkka komponenttien sijoittelu, voidaan sovittaa paremmin vuoratun rakenteen kanssa.

Oikean muodon tulee noudattaa laitteistoa, työasemasykliä ja käsittelytapaa.

Miksi vuoriton folioteippi toimii hyvin jääkaappien tuotantolinjoilla?

1. Suorempi jatkuva hakuprosessi

Folioteippiä käytetään yleisesti jääkaapin ja pakastimen valmistuksessa lauhduttimen letkujen, höyrystimeen liittyvien komponenttien ja muiden kiinnitystä, lämpökosketusta tai tiivistämistä vaativien alueiden kiinnittämiseen. Jatkuvassa levitysasemissa vuoraukseton materiaali poistaa erilliset vuorauksen kuorimisen ja vuorauksen hävittämisen vaiheet.

Linerless: Avaa → Asento → Paina Vuoraus: Kelaa auki → Poista vuoraus → Käsivarsi → Asento → Paina

Suuren volyymin valmistuksessa toistuvat käsittelyvaiheet, rullan vaihdot, työasemajätteet ja laitteiden yhteensopivuus vaikuttavat kaikki todellisiin prosessikustannuksiin.

2. Ei irrokepaperia tai irrokekalvojätettä

Vuorattu teippi tuottaa paperia tai kalvoa, joka on kerättävä ja poistettava työasemalta. Suurtaajuuksilla asemilla tämä voi sisältää jätteen keräämisen, siivoamisen, kuljetuksen ja käytöstä poistetun vuorauksen pitämisen erillään laitteista.

Vuoraukseton rakenne poistaa tämän materiaalivirran, joten sen arvo voidaan arvioida paremmin levityskustannusten perusteella pelkän rullan hinnan sijaan.

3. Käytännöllinen pitkille tai toistuville juoksuille

Kun teippiä levitetään jatkuvasti letkua pitkin tai toistuvasti samanlaisiin kohtiin, itsekääritty rulla voi yksinkertaistaa materiaalin syöttöä ja käsittelyä. Kaikki tuottavuuden edut tulee silti arvioida rullan pituuden, purkausvoiman, koneen nopeuden ja käyttäjän menetelmän perusteella.

Milloin kalvoteippi sopii paremmin?

1. Leikatut tai valmiiksi leikatut osat

Jos teippi muunnetaan ympyröiksi, suorakulmioiksi, mukautetuiksi profiileiksi, kohdistuspaikoiksi tai muiksi määritellyiksi muodoiksi, irrotettava vuoraus voi tukea liimakerrosta stanssauksen, kuljetuksen ja varastoinnin aikana. Näissä tapauksissa vuorattu rakenne on yleensä helpompi käsitellä ja hallita.

2. Tiukkaa sijoitusta koskevat vaatimukset

Kun vuoriton teippi on kelattu auki, liima paljastuu välittömästi. Erittäin tarttuvalla liimalla ennenaikainen kosketus voi vähentää uudelleenasemoinnin mahdollisuutta. Vuorattu teippi voi mahdollistaa liiman hallitun ja asteittaisen altistumisen asennuksen aikana.

3. Liimasuojaus ennen lopullista sijoittamista

Tuotantoalueilla, joilla on metallihiukkasia, muovipölyä, öljyä tai usein käsin käsiteltyjä, paljas liimapinta on herkempi kontaminaatiolle. Vuoraus on erityisen hyödyllinen valmiiksi leikatuille osille, jotka on varastoitava tai siirrettävä työasemien välillä ennen lopullista kokoonpanoa.

Mikä muoto sopii eri jääkaappien valmistusprosesseihin?

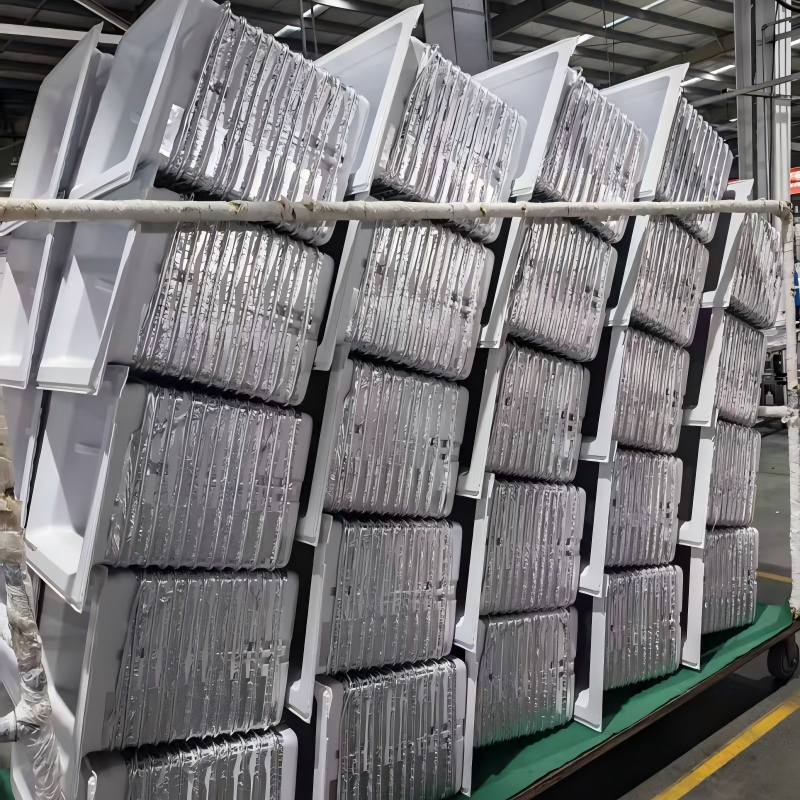

Kondensaattoriputken kiinnitys

Jatkuvaan, toistuvaan lauhdutinputken kiinnitykseen, vuoraton alumiinifolioteippi kannattaa usein arvioida ensin. Lopullisessa päätöksessä tulisi kuitenkin ottaa huomioon syöttölaitteet, liimausteho, telan mitat ja loppupään valmistusvaiheet.

Jos PU-polyuretaanivaahtoa ruiskutetaan teipin levityksen jälkeen, teipin taustapuolen käsittelyn ja todellisten vaahtomateriaalien ja prosessin yhteensopivuus tulee myös validoida.

Miksi PU-vaahdon yhteensopivuus pitäisi vahvistaa erikseen?

Joissakin jääkaapin lauhdutinputkirakenteissa kiinnitetty folioteippi siirtyy myöhemmin PU-vaahdotusprosessiin. Tässä vaiheessa nauhan takapinnasta voi tulla yksi rajapinnoista, joihin vaahto koskettaa.

Vuoraamaton alumiinifolioteippi vaatii normaalisti kalvon takapuolen kontrolloidun irrotuskäsittelyn vakaan aukirullauksen saavuttamiseksi. Erilaiset vapautusjärjestelmät, PU-koostumukset ja vaahdotusolosuhteet voivat käyttäytyä eri tavalla kyseisessä rajapinnassa, joten tavanomaiset irrotuskiinnitystiedot eivät yksin riitä vahvistamaan sopivuutta.

Jos takapuolen käsittely ei ole yhteensopiva alavirran PU-vaahdotusprosessin kanssa, vaahdon tarttuminen teipatun alueen ympärillä voi vaikuttaa. Se, tapahtuuko näin tietyssä sovelluksessa, tulee varmistaa käyttämällä todellista materiaaliyhdistelmää ja tuotannon vaahdotusolosuhteita.

Ennen PU-vaahtoamista käytetyn vuorattoman folioteipin suositeltu validointi sisältää:

• Rentoutumiskyky: vakaa vapautuminen ilman liiallista venytystä, repeytymistä tai liiman siirtymistä;
• Vapautumisen vakaus: tasainen käyttäytyminen varastointi- ja käyttölämpötiloissa;
• PU-vaahdon yhteensopivuus: käyttöliittymä todellisen PU-koostumuksen kanssa;
• Liimauskyky: tartunta-, kuoriutumis- ja pitokyky kohdealustalla;
• Kausiluonteinen prosessin vakaus: tasainen toiminta ympäristön lämpötilan muutoksilla;
• Tuotantolinjan validointi: kokeet todellisella linjanopeudella, paineella ja vaahtoutumisolosuhteilla.

Jos PU-vaahdotus on osa jäähdytysprosessia, tuotantohyväksynnän tulisi sisältää todellinen vaahdotuskoe sen sijaan, että luottaisi vain standarditeippitestitietoihin.

Höyrystimen tai jäähdytyskomponentin kiinnitys

Kumpi tahansa muoto voi olla sopiva. Vuoraamaton teippi voidaan arvioida nopean, toistuvan kiinnityksen suhteen, kun taas vuorattua teippiä on yleensä helpompi hallita ennalta määrättyjen esileikattujen pituuksien, tarkan sijoituksen, stanssattujen osien tai monimutkaisen manuaalisen kokoonpanon osalta.

Eristeen saumaus ja jatkuva tiivistys

Vuoraamaton teippi voi vähentää vuorauksen poistovaiheita ja työpisteen hukkaa, jos saumoja on pidempi. Jos prosessi vaatii valmiiksi leikattuja komponentteja tai laajennettua liimasuojausta, vuorattu rakenne voi olla parempi istuvuus.

Leikatut foliokomponentit

Pistämiseen, lävistykseen, esileikkaukseen tai usean aseman käsittelyyn irrotettavalla vuorauksella varustettu folioteippi on yleensä käytännöllisempi. Tärkeimmät vaatimukset ovat muuntaminen, paikannus ja käsittely pikemminkin kuin pelkkä sovellusnopeus.

Liner on vasta ensimmäinen valintapäätös

Kylmälaitteiden valmistuksessa vuoraukseton verrattuna vuorattuihin on vain yksi osa spesifikaatiota. Kalvon paksuus, liimakemia, irrotuskäsittely, telan mitat ja laiteasetukset voivat olla yhtä tärkeitä.

1. Alumiinifolion paksuus

Kalvon paksuus vaikuttaa vetolujuuteen, repeytymiskäyttäytymiseen, mukautuvyyteen, muunnoskestävyyteen ja lämpökäyttäytymiseen kokoonpanossa. Paksumpi folio ei ole automaattisesti parempi. Curved surfaces may require greater conformability, while mechanically demanding positions may require higher structural strength.

2. Liimajärjestelmä

Yleisiä järjestelmiä ovat vesipohjainen akryyli, liuotinpohjainen akryyli, kumipohjainen liima ja muut sovelluskohtaiset formulaatiot. Valinnassa tulee ottaa huomioon alusta, alkuperäinen tarttuvuus, pitokyky, lämpötila, ikääntymisvaatimukset, tuotantonopeus ja jatkoprosessit. Alkutartunta ei yksinään ole riittävä hyväksyntäkriteeri pitkäaikaiselle OEM-sovellukselle.

3. Pura voima

Purkamisvoima on vuorattoman nauhan valmistusparametri. Liiallinen purkausvoima voi vaikeuttaa käsittelyä, venyttää tai repiä kalvoa ja häiritä koneen syöttöä. Huono ohjaus voi myös vaikuttaa rullan vakauteen. Purkamiskäyttäytyminen tulee siksi validoida yhdessä telan rakenteen, taustapuolen käsittelyn ja tuotantolaitteiden kanssa.

4. Takapuolen vapautuskäsittely

Vuoraamattoman teipin takapuolen irrotuskäsittelyn on tasapainotettava puhtaan purkamisen, vähentyneen liiman siirtymisen ja yhteensopivuuden myöhempien prosessien kanssa. Jos seuraa PU-vaahdotus-, laminointi- tai muita kosketusprosesseja, takapuolen käsittelyä ei pidä käsitellä vain purkamisen apuvälineenä.

5. Leveys ja rullan pituus

Jatkuvilla tai automatisoiduilla tuotantolinjoilla nauhan leveys ja rullan pituus vaikuttavat rullan vaihtotiheyteen, koneen yhteensopivuuteen, työasemakiertoon, materiaalien käyttöön ja varastonhallintaan. OEM-ohjelmat hyötyvät usein todellisen laitteen ja prosessin mukaisista mitoista.

Kuinka jääkaapin valmistajan tulisi valita oikea folioteippi?

Vaihe 1: Kartoita todellinen prosessi

Ennen kuin valitset nauhan, määritä todelliset valmistusolosuhteet:

• Mihin teippi kiinnitetään?
• Mitä komponenttia korjataan tai peitetään?
• Onko sovellus manuaalinen vai automaattinen?
• Levitetäänkö teippiä jatkuvasti vai yksittäisinä kappaleina?
• Does PU foaming, lamination or another process follow?
• Vaaditaanko stanssausta, esileikkausta tai tarkkuusasemointia?

Vaihe 2: Tunnista alusta ja pinnan kunto

Alustat voivat sisältää metallia, muovia, vaahtoa, pinnoitettua terästä, alumiinia ja komposiittimateriaaleja. Pintaenergia, epäpuhtaudet, pinnoitteet ja todellinen levityslämpötila voivat myös vaikuttaa liiman valintaan.

Vaihe 3: Valitse vuoriton tai vuorattu rakenne

Consider linerless construction first when the process involves:

• korkeataajuinen toistuva sovellus
• jatkuva liimaus
• vähentää irrotettavan vuorauksen jätettä
• laitteet, jotka pystyvät vakaaseen itserullautuvaan teipin syöttöön

Harkitse vuorattua rakennetta ensin, kun prosessi vaatii:

• stanssaus tai lävistys
• tarkka paikannus
• valmiiksi leikatut komponentit
• monimutkainen osien käsittely
• liimapinnan pidempi suoja

Vaihe 4: Määritä materiaalirakenne

Arvioi sitten kalvon paksuus, liimakemia, tarttuvuus, pitokyky, lämpötilavaatimukset, irrotuskyky, takapuolen käsittely ja telan mitat.

Vaihe 5: Vahvista tuotantolinjalla

Laboratory data are useful for screening, but they do not fully replace an OEM line trial. Ennen massatuotannon hyväksyntää, arvioi:

• rentoutua vakaus;
• todellinen levitysnopeus;
• folion venytys, repeytyminen tai rypistyminen;
• reunan nosto tai liimasiirto;
• alhaisen lämpötilan, lämpösyklin tai vanhenemisen suorituskyky;
• PU-vaahdon yhteensopivuus tarvittaessa;
• erästä toiseen johdonmukaisuus.

Suositeltu teippi on se, joka tarjoaa vakaamman prosessin, pienemmän uudelleenkäsittelyriskin ja kohtuullisemmat kokonaiskustannukset todellisissa valmistusolosuhteissa.

Onko vuoriton folioteippi todella halvempaa?

Ei välttämättä. Hyödyllisempi vertailu on sovelluksen kokonaiskustannukset pelkän nauhan ostohinnan sijaan.

Sovelluksen kokonaiskustannukset = nauhakustannukset työvoimalinjan aika vuorauksen käsittely jätteiden hävittämisen seisokkiajan hylkäämis- / uudelleentyöstökustannukset

Linerless teippi voi vähentää irrotettavan materiaalin käsittelyä ja joitain levitysvaiheita, mikä voi olla arvokasta jatkuvassa suurivolyymituotannossa. Jos prosessi kuitenkin vaatii toistuvaa uudelleensijoittamista, monimutkaista stanssausta tai ylimääräisiä käsittelyohjaimia, nämä edut voidaan kompensoida muualla prosessissa.

OEM-hankintatiimille hyväksytyn valmiin jääkaapin hinta on usein merkityksellisempi kuin nauhan neliömetrin hinta.

Kuinka Shixin tukee jäähdytysnauhan valintaa

Jiangsu Shixin Teippi Product Co., Ltd. on valmistanut teollisia teippejä vuodesta 2005 ja hänellä on pitkäaikainen käyttökokemus jääkaappien, pakastimien ja kodinkoneiden valmistuksesta. Jäähdytysprojekteja arvioidaan levityspaikan, alustan, tuotantoprosessin, liimakemian, kalvon paksuuden, purkautumisvaatimuksen, PU-vaahdotusolosuhteiden, käyttölämpötilan, telan mittojen ja laitevaatimusten perusteella.

Yhdessä jääkaapin lauhdutinputkisovelluksessa Shixin sääti vuorattoman alumiinifolioteipin takapuolen käsittelyjärjestelmää vastaamaan paremmin asiakkaan liimajärjestelmää ja tuotanto-olosuhteita kiinnittäen erityistä huomiota purkamiseen ja käsittelyn vakauteen vuodenaikojen lämpötilan vaihteluissa. Asiakkaan tuotantoprosessin validoinnin jälkeen ratkaisu paransi valmistuksen vakautta ja pienensi nauhan hankintakustannuksia noin 10–15 % kyseisessä projektissa.

Tämä tulos oli sovelluskohtainen, eikä sitä pitäisi tulkita yleiseksi säästöksi. Todelliset kustannusten muutokset riippuvat materiaalin rakenteesta, mitoista, tilausmäärästä, laitteista ja prosessiolosuhteista.

FAQ

1. Kumpi on parempi jääkaapin valmistukseen, vuoraton vai vuorattu alumiinifolioteippi?

Kumpikaan muoto ei ole yleisesti parempi. Linerless teippi on usein tehokkaampi toistuvassa jatkuvassa levityksessä ja vähentää vuorauksen käsittelyä. Vuorattu teippi soveltuu yleensä paremmin stanssaukseen, tarkkuusasemointiin, valmiiksi leikattuihin komponentteihin ja sovelluksiin, jotka vaativat liimasuojauksen ennen sijoittamista.

2. Pitäisikö jokaisen automatisoidun tuotantolinjan käyttää vuoratonta folioteippiä?

Ei. Itsekäämittävät syöttöjärjestelmät voivat suosia vuorausta sisältämätöntä materiaalia, kun taas laitteet, joissa on automaattinen vuorauksen poisto, stanssattu syöttö tai tarkkuussijoitus, voidaan sovittaa paremmin vuorattuihin rakenteisiin.

3. Mikä muoto on parempi jääkaapin lauhdutinputken kiinnitykseen?

Jatkuvassa, suurtaajuisessa kondensaattoriputken kiinnittämisessä vuoriton folioteippi kannattaa usein arvioida ensin. Jos seuraa PU-vaahdotus, takapuolen käsittelyn yhteensopivuus varsinaisen vaahdotusprosessin kanssa tulee myös validoida.

4. Voiko vuorittomassa ja vuoratussa folionauhassa käyttää samaa liimaa?

Niissä voidaan käyttää samanlaisia ​​liimaperheitä, mutta vuoraamaton teippi vaatii myös takapuolen irrotusjärjestelmän, joka toimii liiman kanssa vakaan aukirullauksen aikaansaamiseksi ja liiman siirtymisen minimoimiseksi.

5. Onko vuorauksella varustettu folioteippi parempi stanssaukseen?

Yleensä kyllä. Irrokepaperi tai -kalvo tukee liimakerrosta muuntamisen, käsittelyn, varastoinnin ja tarkkuusasetuksen aikana.

6. Mitä jääkaapin OEM-valmistajien tulee testata ennen uuden folionauhan hyväksymistä?

Suositeltu validointi sisältää kuorinnan tarttuvuuden, pitovoiman, purkautumiskyvyn, mittojen tasaisuuden, matalan lämpötilan tai lämpösyklin käyttäytymisen, erän sakeuden ja todellisen tuotantolinjan suorituskyvyn. Jos kyseessä on PU-vaahtoutuminen, testaa yhteensopivuus todellisissa materiaali- ja vaahdotusolosuhteissa.
